حساس حرارة بمقاومة حرارية NTC 10K — للتدفئة الأرضية
• مقاومة حرارية NTC 10K — قياس حرارة مستقر
• مصممة للتحكم في درجة حرارة التدفئة تحت سطح الأرض
● الاستجابة السريعة لأداء القياس الموثوق به
• تشييد مسبار دائم للاستخدام الطويل الأجل
• خيارات مخصصة للكابلات والمجسات والموصلات
• أنظمة التدفئة وHVAC والتحكم الذكي في الحرارة
تتوفر مجسات وكابلات وموصلات حسب الطلب.
اكتشف إمكانياتنا في مجال التخصيص →
اكتشف إمكانياتنا في مجال التخصيص →

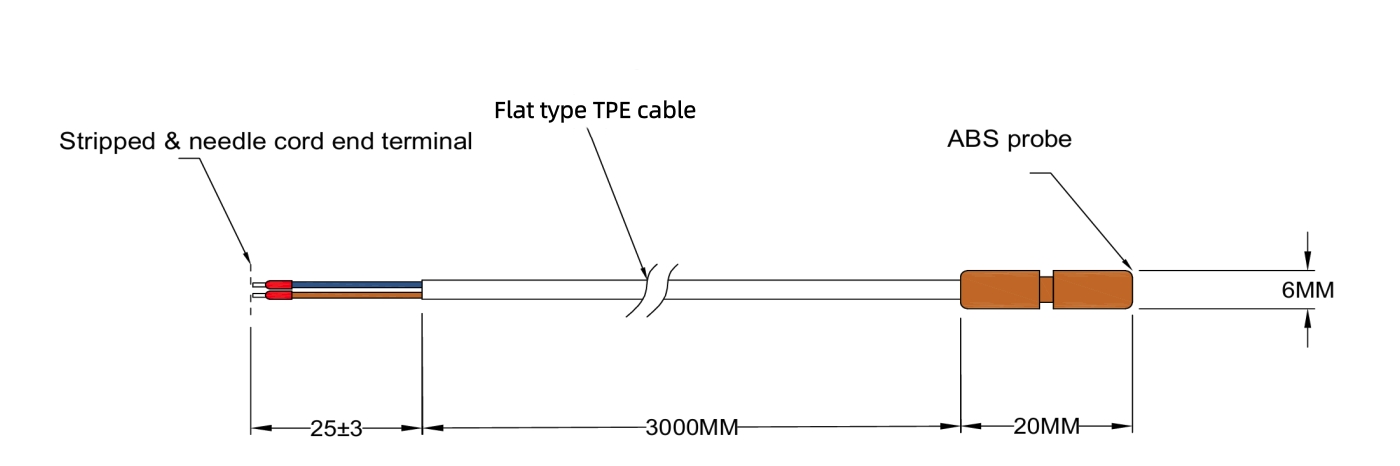

الرسم الميكانيكي
البيانات التقنية
عنصر الاستشعار: مقاومة حرارية NTC 10K
تفاوت المستشعر: ±1%، ±2.5%، ±5% (عند 25°درجة مئوية)
نطاق درجة حرارة التشغيل: -40°درجة مئوية إلى 125°درجة مئوية،
غلاف الحساس: غلاف مصبوب من ABS بمقاس Φ6×7×20mm
الكابل: كابل مسطح من مادة TPE
الموصل: لا شيء (مجرد ومطلي بالقصدير)
الخيارات المتاحة
|
الكابل |
كابل PVC، كابل TPE، كابل سيليكون، كابل مضفر بالفولاذ المقاوم للصدأ، كابل PTFE، كابل FEP، كابل PFA، كابل محمي |
|
طول الكابل |
100–1000 mm، مع أطوال مخصصة حسب الطلب |
|
الموصل / النهاية |
مقبس صوت 2.5 mm / 3.5 mm، موصلات RJ11 / RJ12 / RJ45 / RJ50، موصلات M5 / M8 / M12، موصل GX12، موصلات XH / PH / SM / JST، موصل 5557 (Molex KK)، طرف شوكي، طرف حلقي، طرف دبوسي |
|
الغلاف |

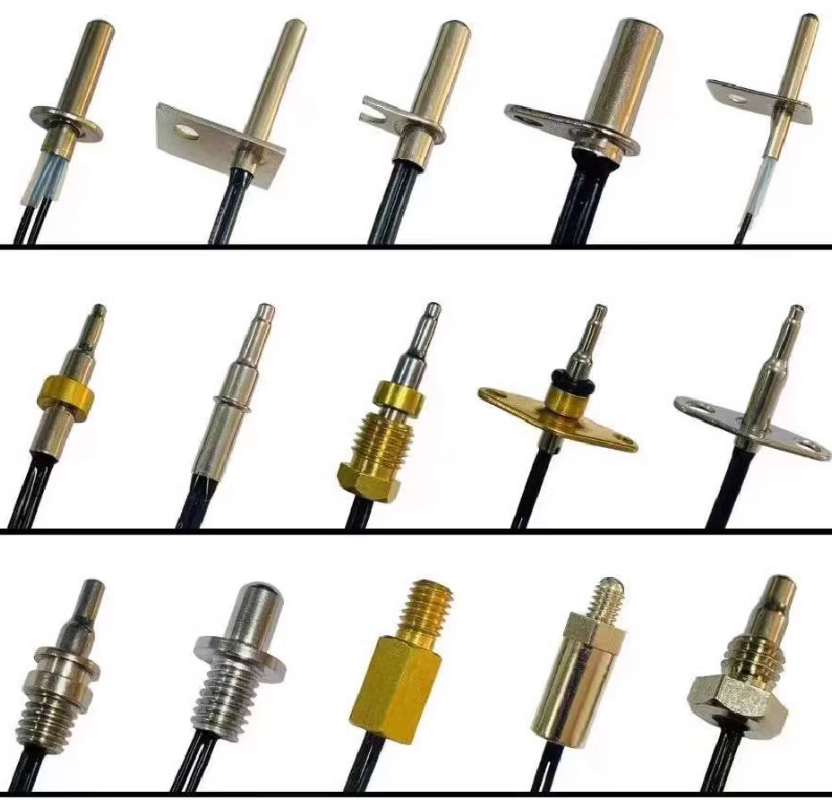

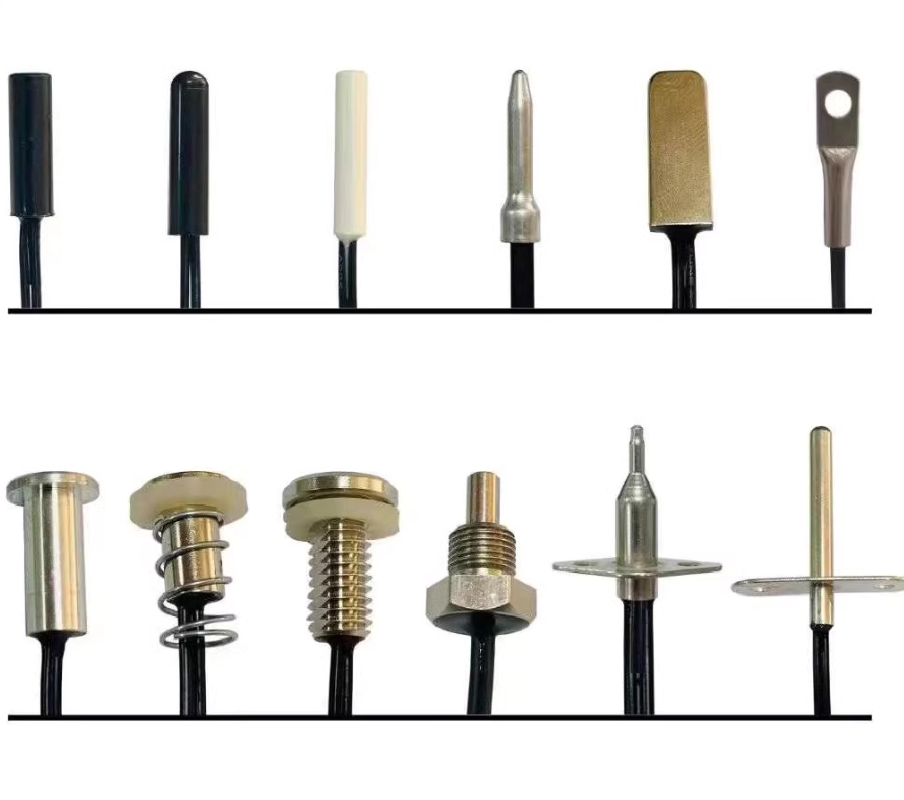

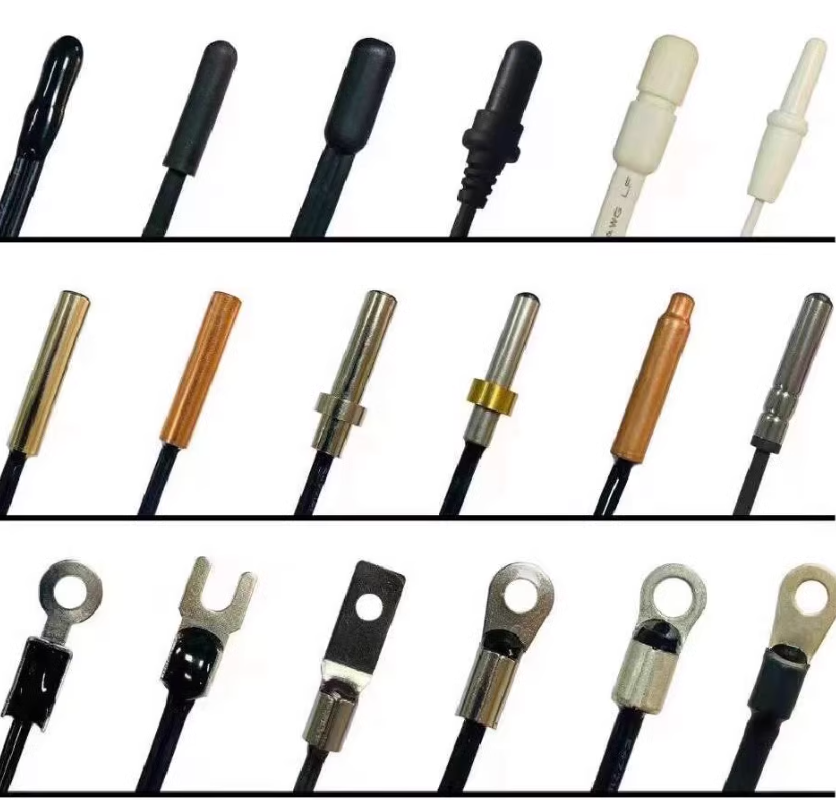

غلاف مصبوب، أنبوب فولاذ مقاوم للصدأ مغلق الطرف (SS304 / SS316)، غلاف ملولب، غلاف محمّل بنابض، غلاف بعروة حلقية، غلاف للتركيب السطحي، غلاف إبري |
|
عناصر أجهزة الاستشعار |
NTC 1KΩ, NTC 2KΩ、NTC 3.3KΩ、NTC 5KΩ，NTC 10kΩ，NTC 20KΩ、NTC 50KΩ，NTC 230KΩ，NTC 100KΩ |
