MANFRI · حلول الاستشعار
مسبار درجة الحرارة من الفئة A PT100 المثبت على السطح بمادة لاصقة من البوليميد
• عنصر من الفئة A PT100 RTD للحصول على دقة عالية
• تصميم للتثبيت السطحي باستخدام مادة لاصقة من البوليميد
• هيكل رفيع لاستجابة حرارية سريعة
• ناتج المقاومة المستقرة ذات التكرار العالي
• تتوفر خيارات مخصصة للكابلات والتركيب
• الصناعة وأنظمة HVAC ومراقبة الحرارة
تتوفر مجسات وكابلات وموصلات حسب الطلب.
اكتشف إمكانياتنا في مجال التخصيص →
اكتشف إمكانياتنا في مجال التخصيص →

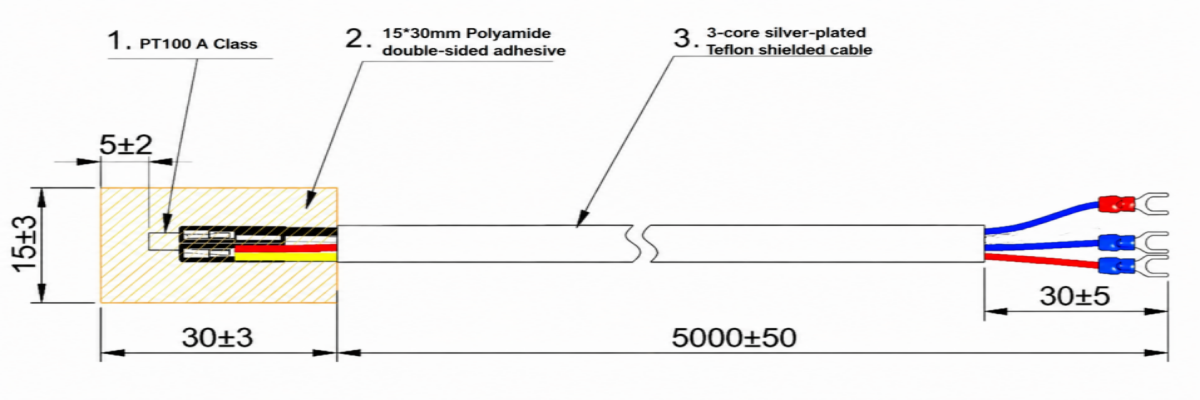

الرسم الميكانيكي
البيانات التقنية
عنصر المستشعر: PT100 RTD (IEC 60751)
دقة الحساس: IEC 60751 Class A: ±(0.15°C + 0.002 × درجة الحرارة)
نطاق درجة حرارة التشغيل: -200°درجة مئوية إلى +500°درجة مئوية
غلاف الحساس: بولياميد مع لاصق على الوجهين
الكابل: تيفلون مع السلك اللاصق فوق
الطرف: طرف شوكي
الخيارات المتاحة
|
الكابل |
كابل بضفيرة خارجية من الفولاذ المقاوم للصدأ، كابل TPE، كابل XLPE، كابل PTFE، كابل FEP، كابل PFA، كابل ألياف زجاجية، كابل بعزل معدني |
|
طول الكابل |
100–1000 mm، مع أطوال مخصصة حسب الطلب |
|
الموصل / النهاية |
مقبس صوت 2.5 mm / 3.5 mm، موصلات RJ11 / RJ12 / RJ45 / RJ50، موصلات M5 / M8 / M12، موصل GX12، موصلات XH / PH / SM / JST، موصل 5557 (Molex KK)، طرف توصيل شوكي |
|
الغلاف |
غلاف مصبوب، أنبوب فولاذ مقاوم للصدأ مغلق الطرف (SS304 / SS316)، غلاف ملولب، غلاف محمّل بنابض، غلاف بعروة حلقية، غلاف بعزل معدني، غلاف للتركيب السطحي، غلاف برأس توصيل، غلاف إبري |
