MANFRI · حلول الاستشعار
مستشعر درجة الحرارة المخصص PT1000 RTD المزود بعلبة ذات حواف
• غلاف مزود بشفة للتثبيت الميكانيكي المحكم
• Stable RTD الأداء مع زيادة قابلية التكرار
• تصميم مخصص لمتطلبات التركيب المختلفة
• بنية متينة لتشغيل موثوق طويل الأمد
• خيارات مرنة لحجم المسبار والكابل والتوصيل
• الصناعة وأنظمة HVAC والتحكم في العمليات
تتوفر مجسات وكابلات وموصلات حسب الطلب.
اكتشف إمكانياتنا في مجال التخصيص →
اكتشف إمكانياتنا في مجال التخصيص →

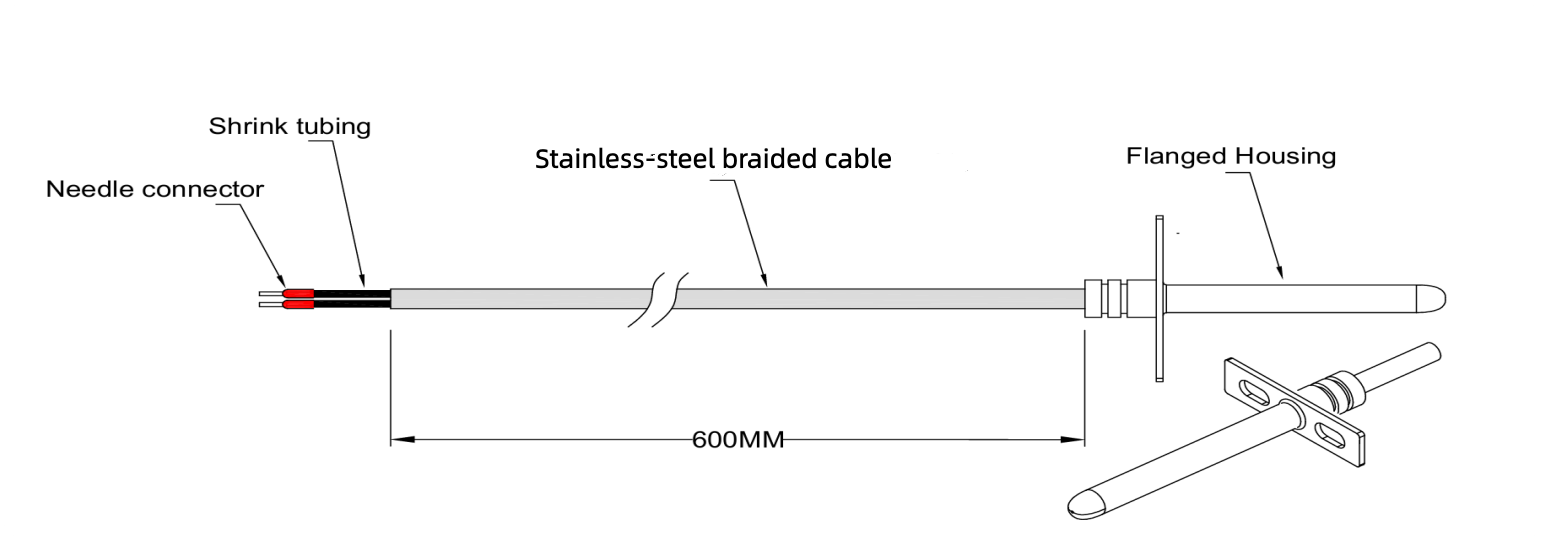

الرسم الميكانيكي
البيانات التقنية
عنصر المستشعر: PT1000 RTD (IEC 60751)
دقة الحساس: IEC 60751 Class B: ±(0.3°C + 0.005 × درجة الحرارة)
نطاق درجة حرارة التشغيل: -200°درجة مئوية إلى +600°درجة مئوية
السكن المستشعر: إنبوب البخار الخفيف المغلقة
الكابل: كابل مضفر من الفولاذ المقاوم للصدأ
المحطة الطرفية: موصل دبوس
الخيارات المتاحة
|
الكابل |
كابل متصدع ذي بُعد ثابت، وكابل من طراز TPE، وكابل من طراز XLPE، وكابل من طراز PTFE، وكابل من طراز FEP، وكابل من طراز PFA، وFiberglas Cable, Mineral Insulated Cable |
|
طول الكابل |
100–1000 mm، مع أطوال مخصصة حسب الطلب |
|
الموصل / النهاية |
مقبس صوت 2.5 mm / 3.5 mm، موصلات RJ11 / RJ12 / RJ45 / RJ50، موصلات M5 / M8 / M12، موصل GX12، موصلات XH / PH / SM / JST، موصل 5557 (Molex KK)، طرف توصيل شوكي |
|
الغلاف |
غلاف مصبوب، أنبوب فولاذ مقاوم للصدأ مغلق الطرف (SS304 / SS316)، غلاف ملولب، غلاف محمّل بنابض، غلاف بعروة حلقية، غلاف بعزل معدني، غلاف للتركيب السطحي، غلاف برأس توصيل، غلاف إبري |
|
عناصر أجهزة الاستشعار |
PT100 RTD (IEC 60751)،PT1000 RTD (IEC 60751) |
