MANFRI · حلول الاستشعار
حساس حرارة بمقاومة حرارية NTC 5kΩ — لآلات البيع الآلية
● تصميم الاتفاق الخاص بتكامل المعدات السهلة
• أداء الاستشعار المستقر للرصد الموثوق به
• استجابة سريعة وقياس متسق للحرارة
• هيكل متين لضمان التشغيل على المدى الطويل
• المقاومة والكابل والموصل حسب الطلب
• آلات البيع والتبريد والمعدات الذكية
تتوفر مجسات وكابلات وموصلات حسب الطلب.
اكتشف إمكانياتنا في مجال التخصيص →
اكتشف إمكانياتنا في مجال التخصيص →

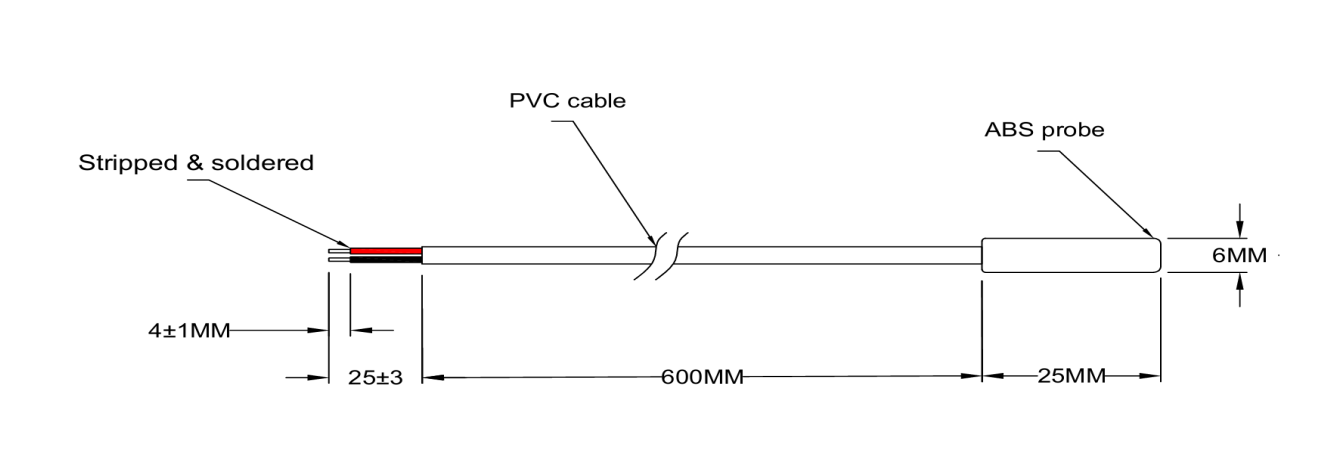

الرسم الميكانيكي
البيانات التقنية
عنصر المستشعر: NTC 5KΩ@25℃،B25/50=3470K
تفاوت المستشعر: ±1%، ±2.5%، ±5% (عند 25°درجة مئوية)
نطاق درجة حرارة التشغيل: –40～125 درجة مئوية
غلاف المستشعر: مسبار مصنوع من مادة ABS مقولب بالحقن
الكابل: موصل 2، عازل PVC
الموصل: لا شيء (مجرد ومطلي بالقصدير)
الخيارات المتاحة
|
الكابل |
كابل PVC، كابل TPE، كابل سيليكون، كابل مضفر بالفولاذ المقاوم للصدأ، كابل PTFE، كابل FEP، كابل PFA، كابل محمي |
|
طول الكابل |
100–1000 mm، مع أطوال مخصصة حسب الطلب |
|
الموصل / النهاية |
مقبس صوت 2.5 mm / 3.5 mm، موصلات RJ11 / RJ12 / RJ45 / RJ50، موصلات M5 / M8 / M12، موصل GX12، موصلات XH / PH / SM / JST، موصل 5557 (Molex KK)، طرف شوكي، طرف حلقي، طرف دبوسي |
|

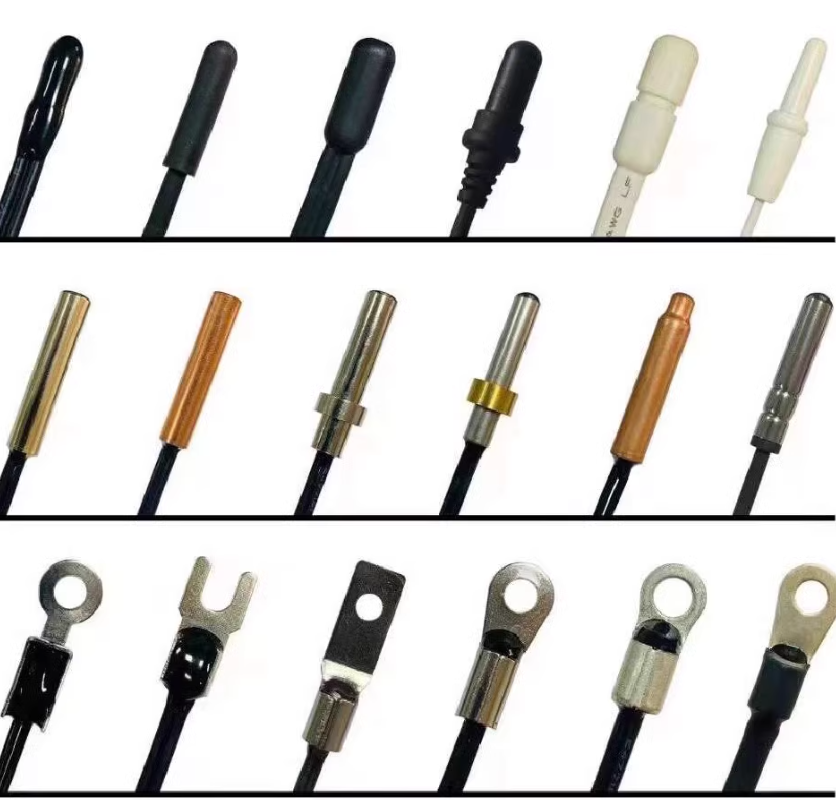

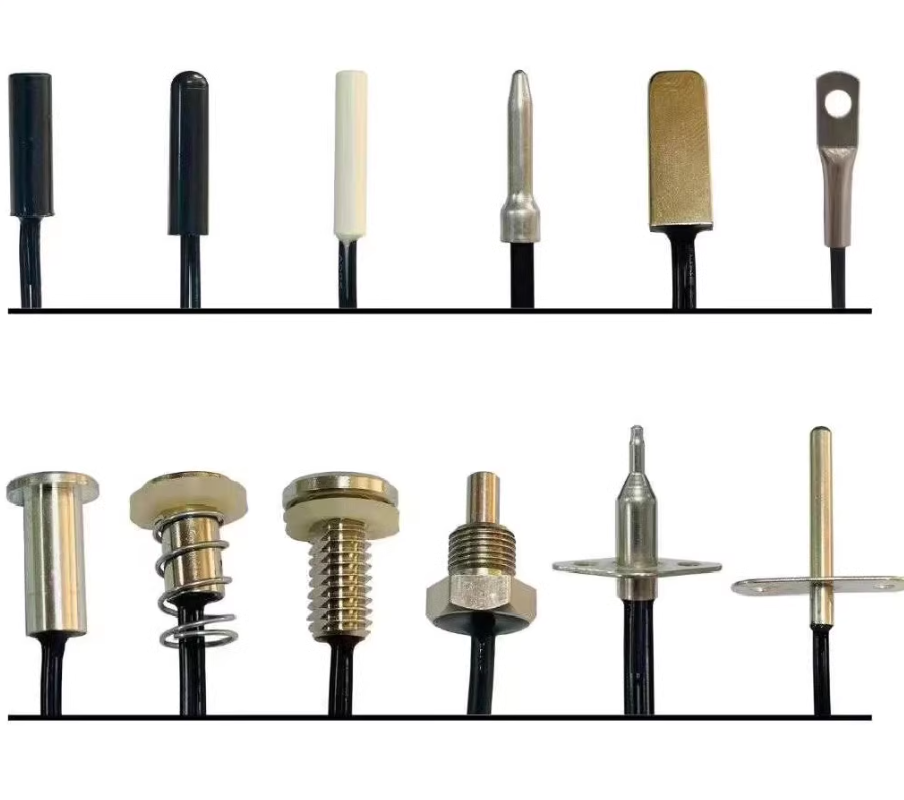

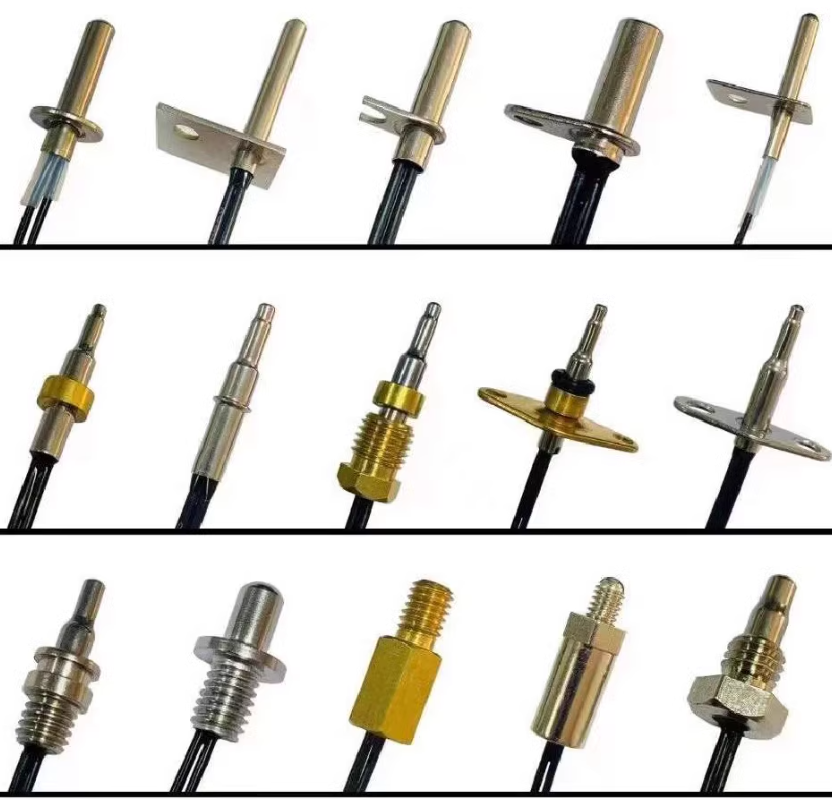

الغلاف |
غلاف مصبوب، أنبوب فولاذ مقاوم للصدأ مغلق الطرف (SS304 / SS316)، غلاف ملولب، غلاف محمّل بنابض، غلاف بعروة حلقية، غلاف للتركيب السطحي، غلاف إبري |
|
عناصر أجهزة الاستشعار |
NTC 1KΩ, NTC 2KΩ、NTC 3.3KΩ、NTC 5KΩ，NTC 10kΩ，NTC 20KΩ、NTC 50KΩ，NTC 100KΩ |
