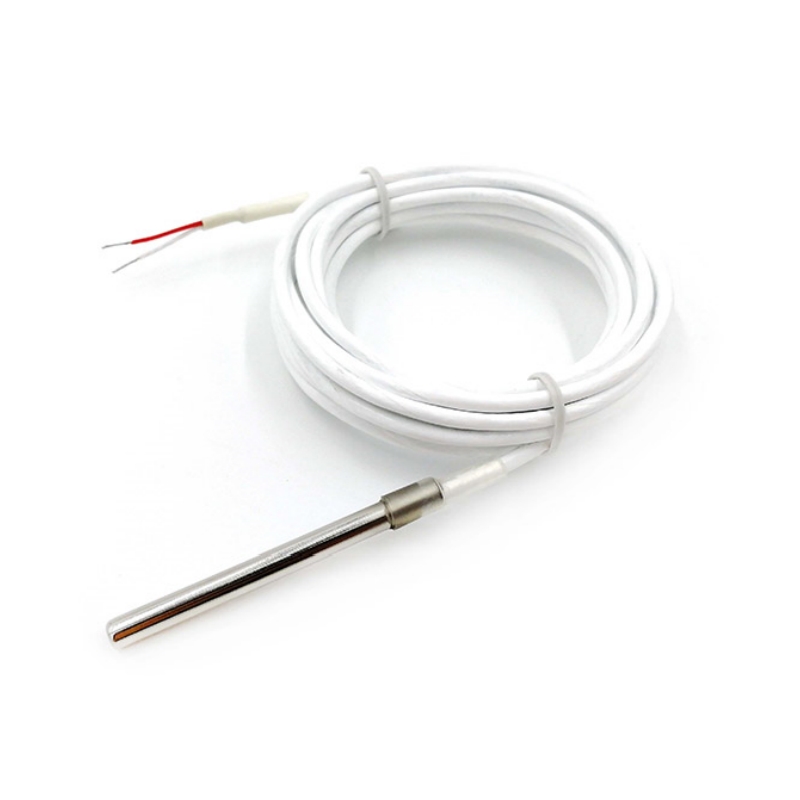

حساس حرارة بمقاومة حرارية NTC 10kΩ — غلاف SS304, موصل جاك 3.5mm
• غلاف SS304 لمقاومة التآكل والمتانة
• أداء الاستشعار المستقر للرصد الموثوق به
• استجابة سريعة وقياس متسق للحرارة
• وصلة مقبس 3.5مم لتسهيل التكامل
• المقاومة والكابل والموصل حسب الطلب
• أنظمة HVAC والأجهزة المنزلية والتحكم الحراري الصناعي
تتوفر مجسات وكابلات وموصلات حسب الطلب.
اكتشف إمكانياتنا في مجال التخصيص →
اكتشف إمكانياتنا في مجال التخصيص →

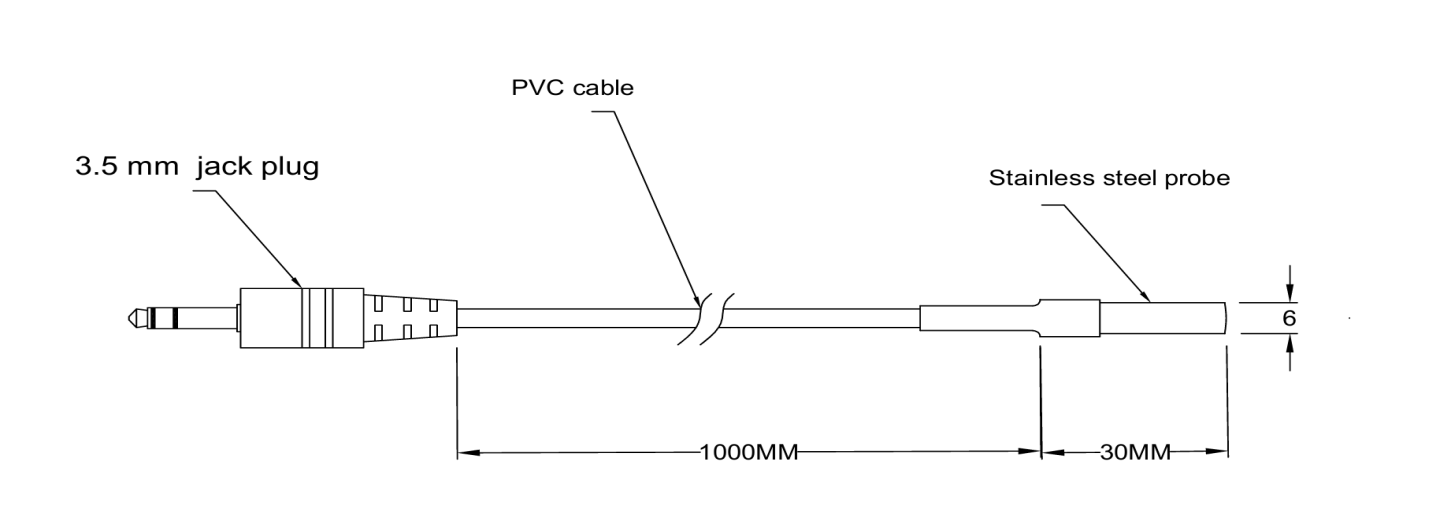

الرسم الميكانيكي
البيانات التقنية
عنصر المستشعر: NTC 10kΩ@25°C B25/50 ≈ 3950K
تفاوت المستشعر: ±1%، ±2.5%، ±5% (عند 25°درجة مئوية)
نطاق درجة حرارة التشغيل: –40～125 درجة مئوية
المسكن: أنبوب نهايته قريب، 304 ستيل بلا طائل
الكابل: موصل 2، عازل PVC
الإنهاء/المدير: 3.5 ملم
الخيارات المتاحة
|
الكابل |
كابل PVC، كابل TPE، كابل سيليكون، كابل مضفر بالفولاذ المقاوم للصدأ، كابل PTFE، كابل FEP، كابل PFA، كابل محمي |
|
طول الكابل |
100–1000 mm، مع أطوال مخصصة حسب الطلب |
|
الموصل / النهاية |
مقبس صوت 2.5 mm / 3.5 mm، موصلات RJ11 / RJ12 / RJ45 / RJ50، موصلات M5 / M8 / M12، موصل GX12، موصلات XH / PH / SM / JST، موصل 5557 (Molex KK)، طرف شوكي، طرف حلقي، طرف دبوسي |
|
الغلاف |
غلاف مصبوب، أنبوب فولاذ مقاوم للصدأ مغلق الطرف (SS304 / SS316)، غلاف ملولب، غلاف محمّل بنابض، غلاف بعروة حلقية، غلاف للتركيب السطحي، غلاف إبري |
|
عناصر أجهزة الاستشعار |
NTC 1KΩ, NTC 2KΩ、NTC 3.3KΩ、NTC 5KΩ，NTC 10kΩ，NTC 20KΩ、NTC 50KΩ，NTC 100KΩ |
